产品名称：波纹挡边带式输送

参数：B=650mm、Q=70t/h、V=1m/s、倾角α=40°、L=420m。

产品简介：

波状挡边带式输送机的驱动原理与普通带式输送机一样，都是以运输带作为牵引和承载部件的连续运输机械。不同之处在于采用了专用的波状挡边输送带，它可以在极短的距离内，将物料从水平转换到任何倾角，包括90°提升的能力，是大倾角输送和垂直提升物料的理想设备。

详细内容：

波状挡边带式输送机与普通带式输送机不同之处有以下几点：

1、输送带采用波状挡边输送带，有关零部件的采用均与这一变化有关；

2、由于输送带上面有横隔板，所以需采取相应的方法加料，以避免物料与挡板之间的撞击；

3、当输送带的运行方向改变时，需要设置必要的输送带导向装置，在凹曲线处（包括承载分支和回程分支）设置压带轮；

4、在回程分支设置类似通用带式输送机的限制输送带摆动的部件，一般可以直接应用托辊，而当带体的重力较大时需要考虑挡边的刚度，设置专用的托辊；

5、大倾角波状挡边带式输送机吸收了斗式提升机、埋刮板输送机、普通带式输送机的优点，克服了上述机型的缺点，可以在0～90°范围内倾斜输送物料，大大节省占地面积。

6、带式输送机为了获得较好的受料和卸料条件，采用垂直“S”型布置，包括上水平段、下水平段和垂直段。

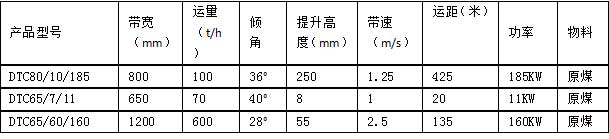

波状挡边带式输送机经典产品
